hoer-wege.de Der 24Bit/96kHz-DAC-Upsampler hoer-wege DAC-UP_2002

Kompromisslos musikalisch zum Selbstbau
Der 24Bit/96kHz DAC-Upsampler

hoer-wege DAC-UP_2002

Nicht mehr lieferbar !!

Besser als CD geht nicht: Die CD kann nicht besser klingen als derzeit ? Sie warten lieber auf die neuen, hochauflösenden CD-Formate und kaufen sich dann die teuren neuen Scheiben ? Wohlmöglich die gleichen, die Sie erst als LP und dann als CD gekauft haben ?

Ich bin doch nicht blöd: Wenn Ihnen das zu teuer oder zu dumm ist, dann hätte die HiFiWERKSTATT eine Alternative ! Anstatt auf CDs mit 24Bit/96kHz zu warten, kann man schon heute die 16Bit/44,1kHz der derzeitigen CDs auf 24Bit/96kHz hochrechnen, bevor die Daten in die analoge Welt konvertiert werden.

Eine CD ist eine CD ist...: Sie glauben nicht, dass das den Klang verbessern kann ? Denn was bei der Herstellung der CD verloren geht, lässt sich auch durch noch so schlaue Rechnerei nicht wieder hervorzaubern ! Stimmt genau ! Bloß sind die CDs gar nicht so schlecht, wie oft behauptet wird ! Mit gut modifizierten CD-Laufwerken (siehe z.B. CD-Modifikation oder unser favorisiertes CD-Laufwerk ONKYO DX-7333), die auch wirklich jede auf der CD gespeicherte Feinheit auslesen können, und einem hochwertigen, aktuellen DA-Wandler mit Upsampler, kann die CD-Wiedergabe zu einem musikalischen Erlebnis werden.

Der hoer-wege DAC-UP_2002 holt in Verbindung mit einem gutem Laufwerk die Interpreten dreidimensional in den Hörraum, löst z.B. Percussion oder Besenstriche auf dem Becken extrem fein auf, und bringt besonders natürliche Instrumente mit ihrem ganzen Klangfarben-Reichtum zu Gehör. Genießen Sie z.B. die live von RADIO BREMEN aufgenommene Doppel-CD des Gitarren-Trios TRI CONTINENTAL ! (Diese und weitere CDs finden Sie unter den Musik-Tipps der HiFiWERKSTATT). Sitzen Sie auf dem besten Platz im Bremer MOMENTS und Hören drei außerordentliche Gitarristen zu bei der Entstehung einer der besten Live-Aufnahmen der letzten Jahre. Soviel Musik und Authentizität hätten Sie der CD nie zugetraut ! Selbst regelmäßigen Konzert-Besuchern entschlüpft bei unseren Vorführungen die Bemerkung: "Das ist ja besser als Live !!"
Hart, hell oder gar nervig klingt es nie, es sei denn, die CD ist gnadenlos hell aufgenommen, das kommt aber außer bei manchen Pop-Scheiben kaum noch vor ! Und das liegt ja nicht am Medium CD, denn sowas gab es auch schon zu Zeiten der LP, aber das haben heute viele längst vergessen !

Warum also für viel Geld die neuen Scheiben kaufen,
die "gute, alte" CD wird es noch lange geben, und
24Bit und 96kHz kann man schon heute hören !

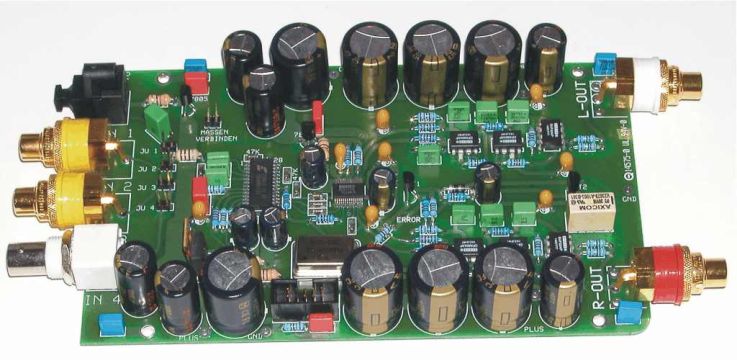

Bild der bestückten Platine, die digitalen Eingänge sind links, die analogen Ausgänge rechts.
Geliefert werden die Platinen komplett fertig, mit allen notwendigen Kabeln und Buchsen versehen,
deshalb ist ein 14-tägiges Probehören möglich !! Bilder des Fertiggerätes finden sich am Ende dieser Seite.

Was ist Over- und Up-Sampling?

Beschreibung der Platine:

Digitale Eingänge: Der DAC-UP_2002 kommt mit 4 digitalen Eingängen, 1 x OPTO, 2 x CINCH und 1 x BNC, sowie (optional) mit 2 digitalen Ausgängen (wie Eingangs-Signal, z.B. für CD-Recorder, auf zusätzlicher Platine DIGITAL-OUT). Die "Eingangs-Wahl" erfolgt mittels Jumpern auf der Platine, an diesen Jumpern können Kabel angelötet werden, die dann zu einem Umschalter führen. Die Buchsen für Ein- und Ausgänge sind direkt auf die Platine gelötet, die Cinch-Buchsen sind die WBT-Typen-0274.

Neu: USB - IN !! Mit dieser Platine kann der DAC-UP-2002 nachträglich um einen USB - Eingang erweitert werden. Somit können Sie endlich Ihre PC - Musikdaten in "high-endiger" Qualität hören. USB - IN lässt sich sehr einfach in praktisch alle DA-Wandler, nicht nur die der HiFiWERKSTATT, nachträglich einbauen.

Sample-Rate-Converter: Der UPSAMPLER kann 32 – 48 kHz Sample Rate und 16Bit auf 24Bit/96kHz hochrechnen, und ist so konfiguriert, dass bis zu 24Bit/96kHz eingangsseitig verarbeitet werden können. Da die Daten vom Laufwerk per präzisem Quarz-Oszillator oder der hoer-wege MASTER-CLOCK neu getaktet werden, sind keine Beeinflussungen durch Jitter möglich ! Sample-Rate-Konverter und der neue BurrBrown DA-Wandler PCM1739 sitzen so nah wie möglich beieinander, Störungen der Daten sind praktisch ausgeschlossen.
Für Sample Rates > 48kHz ist die De-Emphasis nicht definiert, folgerichtig wird die aufnahmeseitige Höhenanhebung bei der Wiedergabe nicht korrigiert, aber vom optionalen LCD-Matrix-Display angezeigt. Entsprechend kodierte CDs sind heute nicht mehr verfügbar, und würden nur etwas heller klingen als gewohnt.

Zukunft: Sollten eines Tages doch höher auflösende Digital-Standards verfügbar sein, der DAC-UP_2002 kann eingangsseitig 24Bit/96kHz verarbeiten. Das Digital-Signal wird dann lediglich neu getaktet, was in den meisten Fällen wegen der Jitter-Reduzierung kein Nachteil sein dürfte.

Zum Aufbau: Der hoer-wege DAC-UP_2002 ist ausschließlich mit hochwertigen Bauteilen bestückt, außerdem wurden alle Signalpfade auf der Platine so kurz wie eben möglich gehalten. Die 3 Funktions-Blöcke,

>>>>> Eingangs-Sektion mit Sample-Rate-Konverter,
>>>>> 24 Bit / 192 kHz – DA-Wandler und
>>>>> Analoge Ausgangs-Stufe

können getrennt mit Strom versorgt werden, eine gegenseitige Beeinflussung über die Stromversorgung lässt sich so wirksam verhindern. Die aufwendig entkoppelte und überdimensionierte Stromversorgung mit sehr schnellen Speicher-Kondensatoren (PANASONIC-FC) und parallelgeschalteten Folien, breiten Leiterbahnen und großen Masseflächen auf der doppelseitigen Platine, sorgen für einen schnellen Strom-Transport und störungsarmen Betrieb.

Die Analoge Ausgangs-Stufe wurde für den DAC-UP_2002 komplett überarbeitet, denn der neue DAC PCM1739 erlaubt es, mit einer umfangreichen Schaltung auf die sonst notwendigen Koppelkondensatoren im Signalweg zu verzichten. Die analoge Ausgangs-Stufe ist jetzt kanalgetrennt mit je 2 x BurrBrown OPA604 realisiert und um eine Stummschaltung per Relais erweitert worden. Das Ausgangs-Filter konnte bei dem 192kHz-DAC auf 12dB-Steilheit verringert werden, der -3dB-Punkt liegt bei 44kHz. Aufgebaut wird das Filter mit engtolerierten, ultraschnellen FKP-Folien-Kondensatoren. Die Ausgangs-Impedanz ist ca. 50 Ohm, die Ausgangs-Puffer können bis zu +/- 250mA !! Strom liefern !!! Die Bandbreite der Ausgangs-Stufe nach dem Filter beträgt ca. 2MHz !!, die Anstiegs-Geschwindigkeit liegt bei ca. 500 V/µsec !! Durch den Einsatz von Präzisions-Verstärkern braucht es keine Koppel-Kondensatoren im Ausgang, der Gleichstrom-Anteil ist typisch kleiner 20mV. Die Ausgangs-Puffer treiben auch sehr lange Kabel und hohe Kabel-Kapazitäten mühelos !!!!

Modifikationen: Eine erstaunlich deutliche Verbesserung lässt sich durch die induktionsfreien, unmagnetischen 0,1%-Präzisions-Widerstände von DALE VISHAY im analogen Signalweg erzielen. Überraschend positiv wirkt sich aus, wenn die OP-AMPs und Puffer nicht in die vergoldeten Präzisions-Fassungen gesetzt, sondern direkt eingelötet werden. Diese Modifikationen nachträglich durchzuführen, ist bei doppelseitigen Platinen nur mit sehr hohem zeitlichen Aufwand möglich, und deshalb eigentlich nicht empfehlenswert.

Als Krönung empfehlen wir den Austausch des Quarz-Oszillators gegen den Präzisions-Taktgeber hoer-wege MASTER-CLOCK mit 24,576 MHz. Der zeitliche Aufwand ist gering, wie der Einbau vorgenommen wird steht bereits in der Inbetriebnahme-Anleitung. Die Auflösung im Hochton-Bereich wird nochmal deutlich gesteigert, und Dreidimensionalität und Homogenität nehmen zu.

Stromversorgung: Als Stromversorgung benötigt der digitale Teil + 8 bis 15V mit ca. 200mA (ungeregelt, +5V-Spannungs-Regler sitzen auf der Platine). Die analoge Ausgangs-Stufe kann mit minimal +/- 5V genauso gut wie mit maximal +/-15V gefahren werden, es werden ca. 100mA - 1A benötigt. Hier finden sich keine Spannungs-Regler auf der Platine, deshalb muss die Versorgungs-Spannung extern geregelt werden oder von Accus stammen. Denn bedingt durch die hohe Bandbreite der Ausgangs-Stufe, sollte die Stromversorgung so störungsarm wie irgend möglich sein. Sehr gut ist das Netzteil hoer-wege DA-Power. Erheblich besser ist die Versorgung der analogen Ausgangs-Stufe mit Accu-Strom NiMH-DA2-POWER. Der Klang wird nochmals "ruhiger", feiner aufgelöst, wärmer, räumlicher, runder und dynamischer. Hier finden Sie weitere Hinweise zur Inbetriebnahme.

Einbau in Gehäuse: Alles zusammen passt, auch mit Accu-Strom, in ein nur 44mm hohes Gehäuse, (435mm Breit und 300mm Tief, Fotos finden sich unten auf der Seite), dazu gibt es auf Wunsch professionell gefräste und beschriftete Front- und Rückwände, auch Sonderanfertigungen nach Kundenwunsch sind möglich, sowie alle anderen benötigten Kleinteile, siehe hoer-wege Eigenbau-Gehäuse. Die Verbindung der Platinen untereinander erfolgt durch Stecker, nur die Buchsen des analogen Ausgangs werden von der Platine gelötet und über Kabel zur Rückwand "verlängert". Auf Wunsch wird die Platine gleich mit eingelöteten Kabeln geliefert, die WBT-0244 können ohne zu Löten in der Rückwand verschraubt werden. Masse der Platine: 100mm Breit, 174mm Lang und 25mm Hoch.

Platine DAC-UP_2002: Ausführliche Inbetriebnahme-Anleitung hier.
